色婷婷蜜桃-www亚洲视频-国产看黄网站又黄又爽又色-少妇做爰免费视频了-伊人99re-亚洲国产中文字幕在线-欧美丰满熟妇xxxx性-91精品啪在线观看国产老湿机-欧美日本特级婬片视频-日本网站在线看

一、原理：
從開來卷材試樣上裁取的試件，在規定的溫度分別垂直懸掛在烘箱中。在規定的時間后測量試件兩面涂蓋層相對于胎體的位移。平均位移≤2mm。

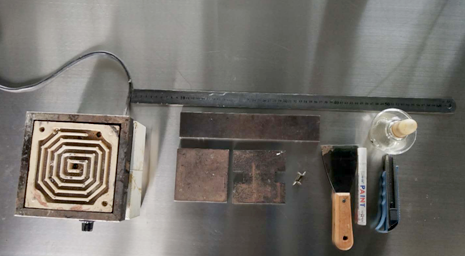

準備工具及儀器設備：
鼓風烘箱、熱電偶、夾子、光學測量裝置（刻度至少0.1mm）、金屬圓插銷的插入裝置（內徑約4mm）、直尺、記號筆、壁紙刀、模型、卷材。
二、試件的制備：
矩形試件尺寸（115±1）mm×（100±1）mm，試件均勻的在試樣寬度方向裁取，長邊是卷材的縱向。試件應距卷材邊緣150mm以上，試件從卷材的一邊開始連續編號，卷材上表面和下表面應標記。
去除任何非持久保護層，有三個方法，一種在常溫下用膠帶粘在上面，冷卻到接近假設的冷彎溫度，然后從試件上撕去膠帶，另一方法是用壓縮空氣吹[壓力約0.5MPa（5bar）,噴嘴直徑約0.5mm]，還有一種方法是用火焰烤，用最少的時間破壞膜而不損傷試件。

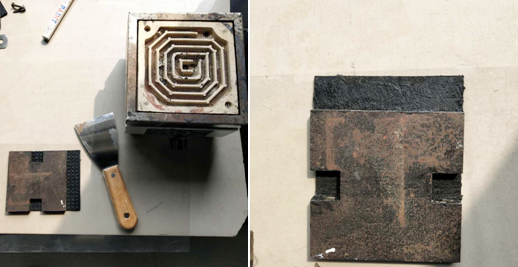

在試件縱向的橫斷面一邊，上下表面的大約15mm一條的涂蓋層去除直至胎體，若卷材有超過一層的胎體，去除涂蓋料直到另外一層胎體。在試件的中間區域的涂蓋層也從上表面和下表面的兩個接近處去除，直至胎體。可采用熱刮刀，小心地去除涂蓋層不損壞胎體。兩個內徑約4mm的插銷在裸露區域穿過胎體。任何表面浮著的礦物料或表面材料通過輕輕敲打試件去除。然后標記裝置放在試件兩邊插入插銷定位中心位置，在試件表面整個寬度方向沿著直邊用記號筆垂直劃一條線（寬度約0.5mm），操作時試件平放。
試件試驗前至少放置在（23±2）℃的平面上2h,相互之間不接觸或粘住，有必要時，將試件分別放在硅油膜上防止粘結。
三、步驟：
烘箱預熱到規定試驗溫度，溫度通過與試件中心同一位置的熱電偶控制。整個試驗期間，試驗區域的溫度波動不超過±2℃。
制備的三個試件露出的胎體處用懸掛裝置夾住，涂蓋層不要夾到。必要時，用如硅紙的不粘層包住兩面，便于在試驗結束時除去夾子。

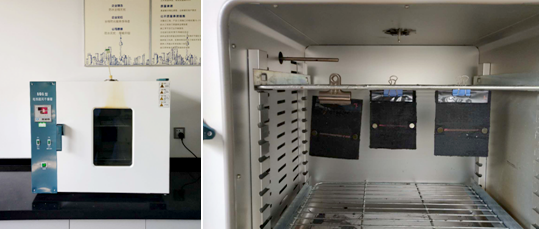

制備好的試件垂直懸掛在烘箱的相同高度，間隔至少30mm。此時烘箱的溫度不能下降太多，開關烘箱門放入試件的時間不超過30S。放入試件后加熱時間為（120±2）min。

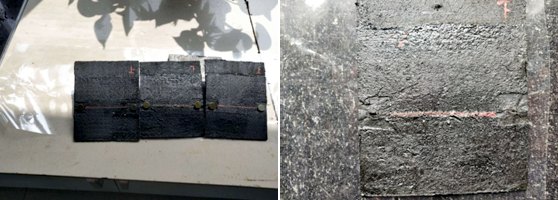

加熱周期一結束，試件和懸掛裝置一起從烘箱中取出，相互間不要接觸，在（23±2）℃自由懸掛冷卻至少2h。然后除去懸掛裝置，在試件兩面畫第二個標記，用光學測量裝置在每個試件的兩面測量兩個標記底部間最大距離，精確到0.1mm。
四、結果判定：
試驗后，卷材上表面和下表面的滑動平均值不超過2.0mm認為合格。
